제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | ASME B16.5 ANSI B16.5 티타늄 GR1 GR2 PL 용접 플레이트 플랜지 | 재료: | 티타늄 합금 |
|---|---|---|---|
| 언론 평가: | 0.6-32MPa | 기술: | 단조 및 CNC 가공 |
| 기준: | ASME B16.5 DIN | 표면: | RF FF |
| 크기: | DN10-DN2500 | ||
| 강조하다: | Cnc 가공 티타늄 용접 목 플랜지,PL 티타늄 용접 목 플랜지,ASME B16.5 티타늄 Cnc 가공 |
||
| 기준 | ANSI B16.5 | 클래스 150 플랜지-클래스 2500 플랜지 |
| 소음 | 6바 10바 16바 25바 40바 63바 | |
| JIS | 5K 플랜지-30K 플랜지 | |
| EN1092-1 | 6바 10바 16바 25바 40바 63바 100바 | |
| 유형 | 1. 플레이트 플랜지 2. 플랫 플랜지 3. 슬립 온 플랜지 4. 용접 넥 플랜지 5. 긴 용접 넥 플랜지 6. 블라인드 플랜지 7. 소켓 용접 플랜지 8. 나사 플랜지 9. 나사식 플랜지 10. 랩 조인트 플랜지.등. | |
| 연결 타입 | 레이즈드 페이스, 플랫 페이스, 링 타입 조인트, 랩 조인트 페이스, 큰 남녀, 작은 남녀, 큰 혀, 그루브, 작은 텅, 그루브 등 | |
| 크기 | 1/2"-100",SCH5S-SCH160S,XS,XXS,STD | |
| 열처리 | 노멀라이징, 어닐링, 담금질 템퍼링 | |
| 애플리케이션 | 수도산업, 조선산업, 석유화학&가스산업, 발전산업, 밸브산업, 일반배관 |
|
| 1. 화학적 요구 사항 | |||||||||||
| 聽 | N | 씨 | 시간 | 철 | 영형 | 알 | V | PD | 모 | 니 | 티 |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.2 | 0.18 | / | / | / | / | / | 균형 |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | / | / | / | / | / | 균형 |
| Gr5 | 0.03 | 0.08 | 0.015 | 0.4 | 0.2 | 5.5-6.75 | 3.5-4.5 | / | / | / | 균형 |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | / | / | 0.12-0.25 | / | / | 균형 |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.25 | 0.15 | 2.0-3.0 | 2.0-3.0 | / | / | / |
균형
|
| 2. 인장 요구 사항 | |||||
| 등급 | 인장강도(최소) | 인장강도(최소) | 항복 강도(최소) | 항복 강도(최소) | 연장 |
| 크시 | 음파 | 크시 | 음파 | % | |
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 90 | 620 | 70 | 438 | 15 |

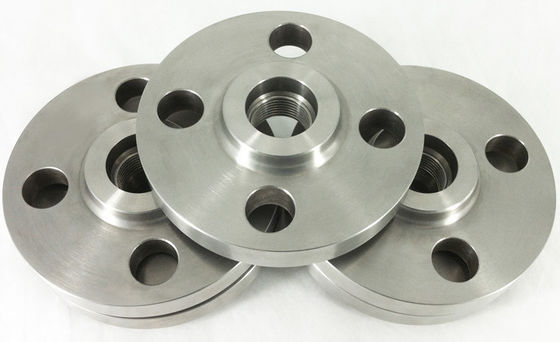

로고가 있는 맞춤형 티타늄 플랜지
사용 가능한 플랜지 유형
a.슬립 온 플랜지
b.용접 넥 플랜지

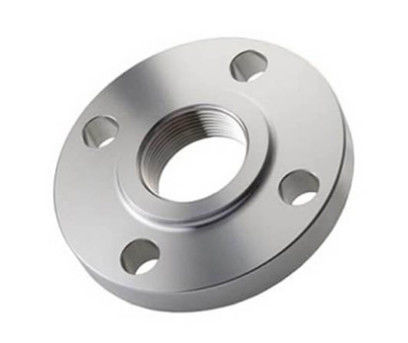

c.나사형 플랜지(나사형 플랜지)
d.플레인 플랜지
e.블라인드 플랜지
f.랩 조인트 플랜지
g.Wocket 용접 플랜지
시간.용접 플랜지
i.titanium 대구경 플랜지
품질 검사:
1. 재료 등급을 확인하기 위한 PMI 테스트.
2. 제작 및 완성 중 치수 조절.
3. 모든 제품은 배송 전에 100% 프레스 테스트를 거쳤습니다.
4. 훈증 없는 합판 상자에 포장됩니다.
5. 제3자 검사 가능.
